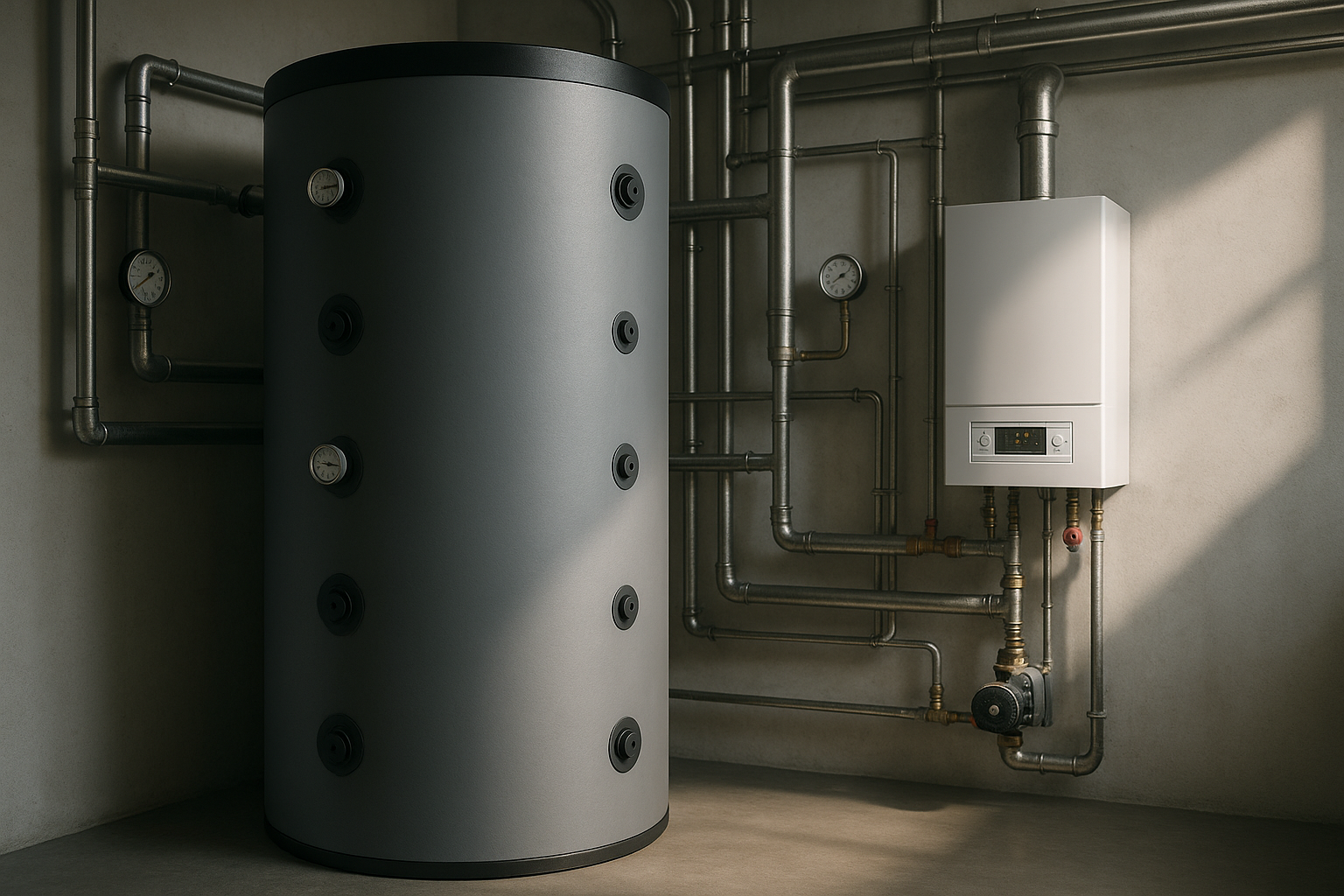

Pufferspeicher dimensionieren und einbinden – Schlüsselkomponente für hocheffiziente Modernisierungen

Rahmenbedingungen im Großraum München

Die Metropolregion München wächst kontinuierlich, zugleich verschärfen EU-Taxonomie, Gebäudeenergiegesetz und ESG-Berichtspflichten die energetischen Zielvorgaben für Bestands- und Neubauten. Steigende Brennstoffpreise sowie CO₂-Abgaben erhöhen die Wirtschaftlichkeitsanforderungen an jede Modernisierungsmaßnahme. In diesem regulatorischen und ökonomischen Umfeld bildet der Pufferspeicher die Drehscheibe zwischen Wärmeerzeugung, Verteilung und Regelung. Ausreichend Speichervolumen glättet Lastspitzen, verbessert Teillastverhalten und reduziert Stillstandverluste – entscheidende Hebel, um Primärenergiebedarf und Betriebskosten zu senken.

Zahlen, Forschungsergebnisse und Vorgaben

Wirtschaftliche Kennwerte

Untersuchungen des Fraunhofer ISE zeigen, dass richtig ausgelegte Pufferspeicher den Jahresnutzungsgrad von Wärmepumpen um bis zu zwölf Prozent anheben. Bei Gas-Brennwertanlagen liegen die Einsparpotenziale zwischen vier und acht Prozent. In Nichtwohngebäuden, auf die laut Bundesverband der Energie- und Wasserwirtschaft rund ein Drittel des Endenergieverbrauchs entfällt, kann bereits ein Prozent Effizienzgewinn über die Laufzeit eine sechsstellige Kostensenkung bewirken.

Regulatorische Leitplanken

Das Gebäudeenergiegesetz 2024 fordert absehbar einen Anteil erneuerbarer Energien von 65 Prozent am Wärmebedarf. Pufferspeicher erleichtern den hybriden Anlagenaufbau und gelten daher als Schlüsseltechnologie für die Erfüllung dieser Quote. Förderprogramme wie die Bundesförderung für effiziente Gebäude – Nichtwohngebäude honorieren systemisch erreichte Effizienzziele, in denen das Speichermanagement ausdrücklich berücksichtigt wird. In Bayern ergänzt das 10.000-Häuser-Programm die finanziellen Anreize für modulare Sanierungskonzepte.

Technische Auslegung und Projektabwicklung

Lastprofil und Speichervolumen

Die Dimensionierung beginnt mit einer detaillierten Lastganganalyse. Idealerweise werden Heiz- und Kühlleistungen über ein volles Betriebsjahr erfasst; fehlen Messdaten, lassen sich dynamische Profile nach VDI 2078 simulieren. Aus dem Verhältnis zwischen Tageslastspitzen und mittlerer Teillast wird das erforderliche Speichervolumen abgeleitet. Kategorien zur Orientierung:

• Niedrige Schwankungen (Bürogebäude mit konstanter Belegung): 15–20 Liter pro Kilowatt Heizleistung
• Mittlere Schwankungen (Mischobjekte mit Lüftungsanteil): 25–35 Liter pro Kilowatt
• Hohe Schwankungen (Einzelhandel, Veranstaltungsstätten): 40 Liter pro Kilowatt und mehr

Nach der theoretischen Berechnung folgt eine Feinjustierung in der Inbetriebnahmephase. Temperaturfühler, Volumenstromsensoren und Datenlogger liefern reale Betriebswerte, auf deren Basis das Speichermanagement parametriert wird.

Hydraulische Einbindung

Entscheidend für den späteren Wirkungsgrad ist ein klar strukturiertes Hydraulikschema. Schichtladespeicher mit definierten Temperaturzonen schützen vor Durchmischung und stellen hohe Vorlauftemperaturen für Spitzenlasten bereit. Bei Volumina über 5 m³ empfiehlt sich eine Speicherbatterie aus parallel angeordneten Zylindern, um Wartungsarbeiten ohne Anlagenstillstand zu ermöglichen. Zur Trennung von Erzeuger- und Verbraucherkreis sind folgende Komponenten bewährt:

1. Differenzdruckregler zur Konstanthaltung des Volumenstroms
2. Strangventile für den hydraulischen Abgleich einzelner Verbraucher
3. Mehrpunkt-Temperaturfühler für die exakte Schichtdetektion

Jede Verbindung zum Speicher erhält eine wärmebrückenfreie Dämmung. Bereits eine Temperaturabweichung von zwei Kelvin am Fühlerkontakt kann die Regelstrategie verfälschen und so bis zu 50 Prozent der möglichen Effizienzgewinne kosten.

Finanzierung im Projektkontext

Pufferspeicher werden in der Regel als Teilgewerk „Heizung/Lüftung/MSR“ finanziert. Banken und Förderinstitutionen bewerten das Bauteil positiv, da es die Amortisationszeiten des Gesamtsystems verkürzt und die Anlagensicherheit erhöht. Für die Beantragung von Tilgungs- oder Investitionszuschüssen ist eine Systemsimulation mit Nachweis der angestrebten Jahresarbeitszahlen üblich; sie muss das Speichervolumen ebenso ausweisen wie die Regelstrategie.

Praxisbeispiele aus verschiedenen Nutzungsklassen

Büro- und Forschungscampus

In einem Münchner Technologiepark wurde zwischen zwei Luft/Wasser-Wärmepumpen und dem Lüftungsnetz ein 20-m³-Schichtspeicher installiert. Die Kompressorstartzahl sank um 18 Prozent, der Stromverbrauch verringerte sich um 55 000 kWh pro Jahr. Gleichzeitig stabilisierte sich die relative Luftfeuchte in hochsensiblen Serverräumen.

Stadtpalais mit gemischter Wärmequelle

Ein denkmalgeschütztes Wohngebäude kombiniert Deckenstrahlplatten, Fußbodenheizung und Kaminofen. Ein 2 500-Liter-Pufferspeicher stellt sicher, dass der Festbrennstoffofen kurze Spitzenlasten abdeckt, während die Wärmepumpe unter Vollastbedingungen betrieben wird. Das System ist so ausgelegt, dass eine künftige Solarthermieanlage ohne Umbau der Verteilung angeschlossen werden kann.

Einzelhandelsimmobilie

Ein Fachmarktzentrum im südlichen Umland benötigte eine Lösung für stark schwankende Heizlasten durch häufige Türöffnungen. Nach Integration eines 15-m³-Speichers reduzierte sich der Brennstoffverbrauch um sieben Prozent, die maximale Kesselauslastung fiel von 98 auf 73 Prozent. Die Störmeldungen im Gebäudeleitsystem gingen signifikant zurück, was das Facility-Management entlastete.

Regelungstechnik und Digitalisierung

Eine korrekt dimensionierte Speichereinheit entfaltet ihr volles Potenzial erst, wenn die Regelung präzise auf das Gebäude abgestimmt ist. In modernen Nichtwohngebäuden übernehmen frei programmierbare DDC-Controller das Lastmanagement. Sie bewerten Außentemperatur, Nutzerbelegung und Stromtarife in Echtzeit und setzen daraus optimierte Lade- und Entladezyklen ab. Künstlich erzeugte Hysteresen von 5 K zwischen Lade- und Entladegrenze haben sich als robuster Kompromiss erwiesen: groß genug, um Takten der Wärmepumpe zu vermeiden, aber klein genug, um Behaglichkeitsanforderungen einzuhalten. Über offene BACnet-Schnittstellen lassen sich die Speicherstände zudem in das Energie-Reporting integrieren. Bei Vorhaben mit mehreren Wärmeerzeugern empfiehlt sich ein prädiktiver Algorithmus, der Wetterprognosen bis zu 24 Stunden berücksichtigt. Simulationen der TU München belegen, dass damit weitere drei bis fünf Prozent Primärenergie eingespart werden können.

Baustellenlogistik und Montage im Bestand

Im dicht bebauten Münchner Stadtgebiet ist der Platz für Krane und Schwertransporte häufig eingeschränkt. Praktikabel sind deshalb modulare Speicher, deren Zylindersegmente mit einer Breite von maximal 90 cm über Personenaufzüge oder Lastenaufzüge transportiert werden können. Vor Ort werden die Module verschweißt und anschließend mit einer 120 mm starken PU-Schalenisolierung ummantelt. Zur Reduzierung der Montagezeit empfiehlt es sich, Anschlussstutzen bereits im Werk mit Pressfittings auszustatten. Ab einer Einbringhöhe von drei Stockwerken ist ein temporäres Kernloch in der Außenwand oft schneller umgesetzt als das Verwenden einer Innentreppe, da sich so der Transportweg verkürzt und Absturzsicherungen effizienter installiert werden können.

Betrieb, Wartung und Monitoring

Regelmäßige Wartungsintervalle schützen nicht nur vor Legionellenbildung, sondern erhalten auch die Speicherschichtung. Als Mindestumfang gelten eine Sichtprüfung der Dämmung, das Entleeren des Schlammabscheiders und eine Kalibrierung aller Temperaturfühler. In Bayern schreiben die Wasserwirtschaftsämter für Anlagen mit Trinkwassererwärmung einen Legionellencheck alle drei Jahre vor; bei öffentlichen Gebäuden verkürzt sich der Zyklus auf ein Jahr. In IoT-fähigen Anlagen übermittelt der Pufferspeicher seine Kerndaten an eine Cloud-Plattform. Ein Ampelsystem zeigt Abweichungen, etwa unterschrittene Temperaturspreizungen oder ungeplante Taktungen. Frühzeitige Alarmierung kann so ungeplante Serviceeinsätze um bis zu 40 % reduzieren.

Typische Fehlerquellen und deren Vermeidung

Die häufigste Ursache für Effizienzverluste ist eine fehlerhafte Anordnung der Abgänge. Werden Hochtemperaturerzeuger oberhalb des Mittelanschlusses eingebunden, durchmischt sich der Speicher; das führt zu schlechter Wärmeschichtung. Ebenso kritisch sind nicht entlüftete Leitungen, die Luftpolster erzeugen und den Volumenstrom drosseln. Druckhaltung und Sicherheitsventile sind auf den zusätzlichen Inhalt auszulegen; bei vielen Modernisierungen wird dieser Schritt aus Zeitgründen übersprungen und erst nach der ersten Störabschaltung erkannt. Schließlich unterschätzen Planer gelegentlich die statische Belastung auf Geschossdecken. Eine Vollfüllung von 10 m³ entspricht rund 10 t und erfordert in Bestandsgebäuden fast immer eine Zustandsprüfung nach DIN 1055-100.

Normen, Richtlinien und Prüfpflichten

Neben der DIN EN 12828 für Heizungsanlagen ist die VDI 2035 Teil 1 maßgeblich, um Korrosion und Steinbildung im Speicherwasser zu vermeiden. Für Anlagen mit Solarthermie greift zusätzlich DIN EN 12977. Betreiber in Bayern müssen sich darüber hinaus an die Verordnung über Anlagen zum Umgang mit wassergefährdenden Stoffen (AwSV) halten, wenn Glykol zum Einsatz kommt. Vor der Inbetriebnahme verlangt die Bayerische Bauordnung einen Dichtheitsnachweis, der von einer Prüfstelle nach Art. 62 BayBO durchgeführt werden kann. Regelmäßige Wiederholungsprüfungen orientieren sich an der Betriebssicherheitsverordnung und sollten im Wartungsvertrag verbindlich festgeschrieben sein.

Synergien mit erneuerbarer Kälte

Steigt der Kühlbedarf, lässt sich der Pufferspeicher als saisonaler Kältespeicher einsetzen. Kombinierte Systeme nutzen freie Nachtkühlung oder adiabate Rückkühler, um das Wasser im Speicher auf 15 °C oder darunter zu bringen. Tagsüber übernimmt eine reversible Wärmepumpe die Entladephase. Gerade in Bürogebäuden mit hohen internen Lasten verhindert dieser Ansatz das Spitzenstromabnahmeproblem und reduziert die Anschlussleistung bei regionalen Netzbetreibern. Im Schnitt lassen sich so Lastspitzen um bis zu 25 % kappen, was die Netzumlage in Mittelspannungsanschlüssen spürbar mindert.

Lebenszykluskosten und Rückbau

Ein hochwertiger Stahlspeicher erreicht bei sachgerechtem Korrosionsschutz eine technische Lebensdauer von 30 Jahren. Ab dem 20. Betriebsjahr steigt der Wartungsaufwand jedoch deutlich an, insbesondere durch mögliche Korrosionsnester an Schweißnähten. Wirtschaftlich sinnvoll ist deswegen ein Finanzierungsplan, der den Austausch in das Ersatzteilbudget einpreist. Beim Rückbau sind die Stahlkomponenten zu 99 % recycelbar. In München wird Altstahl derzeit mit rund 180 € pro Tonne vergütet, sodass ein Teil der Entsorgungskosten wieder in das Projektbudget zurückfließt.

Ausschreibung und Vergabe

Erfolgreiche Projekte starten mit einer gewerkeübergreifenden Funktionsausschreibung. Gefordert werden sollte ein vollständiger Hydraulikplan, ein Regelungsschema mit Soll-Zeitprogrammen sowie eine integrierte Wirtschaftlichkeitsberechnung nach VDI 2067. In Bayern haben sich zweistufige Vergabeverfahren bewährt: Zunächst werden Nachweise zu Referenzprojekten, Qualitätsmanagement und Personal gestellt, anschließend erfolgt die Bieterskizze mit technischer Lösung. Ein sauber definiertes Leistungsbild reduziert Nachträge und schafft Kostensicherheit für alle Beteiligten.

CO₂-Bilanz und ESG-Reporting

Durch das Glätten von Lastspitzen verringert ein Pufferspeicher den Bedarf an schnell startenden Hilfsbrennern. Pro eingesparter Liter Heizöl werden 2,64 kg CO₂ vermieden, bei Erdgas liegt der Faktor bei 1,96 kg. In ESG-Berichten wirkt sich die Maßnahme daher direkt auf die Scopes 1 und 2 aus. Gebäude mit zertifizierten Energiemanagementsystemen nach ISO 50001 können die Einsparungen als „Energy Performance Improvement“ deklarieren und so die Taxonomie-Konformität belegen.

Zusammenfassung wesentlicher Kennzahlen

– 15 – 40 l Speichervolumen pro kW Heizleistung decken die Mehrheit bayerischer Nutzungsprofile ab.
– Mit optimierter Regelung lassen sich bis zu 12 % zusätzliche Effizienz bei Wärmepumpen realisieren.
– Predictive Control reduziert Anfahrzyklen um durchschnittlich 20 %.
– Lebensdauer hochwertiger Speicher liegt bei rund 30 Jahren, Recyclingquote bei 99 %.

Fazit
Ein fachgerecht ausgelegter Pufferspeicher bietet Planern und Betreibern in Bayern einen hohen Hebel zur Reduktion von Energieverbrauch, Betriebskosten und CO₂-Emissionen. Entscheidend sind eine gründliche Lastanalyse, eine vernetzte Regelungstechnik und der frühzeitige Abgleich mit baulichen sowie regulatorischen Rahmenbedingungen. Wer diese Punkte einhält, minimiert Projektrisiken, schafft Investitionssicherheit und hält sich zugleich die Tür für zukünftige Erweiterungen mit erneuerbaren Energien offen.
